Основные характеристики
| Модель | Диаметр затвора в дюймах | Диаметр затвора в миллиметрах | FIG. | ISO | Вес | Вес 2 |
|---|
| Модель | Диаметр затвора в дюймах | Диаметр затвора в миллиметрах | FIG. | ISO | Вес | Вес 2 |
|---|---|---|---|---|---|---|
| SVAH100.2 | 4 '' | 100 мм | 5 | F05 | 5 кг | 6.3 кг |
| SVAH150.2 | 6 '' | 150 мм | 1 | F07 | 5.5 кг | 6.8 кг |
| SVAH200.2 | 8 '' | 200 мм | 1 | F05 | 7.5 кг | 8.8 кг |
| SVAH250.2 | 10 '' | 250 мм | 2 | F07 | 8.5 кг | 9.8 кг |
| SVAH300.2 | 12 '' | 300 мм | 2 | F07 | 11.5 кг | 12.8 кг |
| SVAH350.2 | 14 '' | 350 мм | 3 | F10 | 20 кг | 21.8 кг |
| SVAH400.2 | 16 '' | 400 мм | 4 | F10 | 23 кг | 24.8 кг |
Внешние габариты и установочные размеры
| Модель | A | B | C | G | G1 | G2 | PN | NG | H | K | L | M | N | P | E | F | E2 | F2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVAH100.2 | 100 | 180 | 200 | - | - | - | 10 | 10 | 50 | 60 | 7 | 35 | 14 | 14 | 152 | 255 | 152 | 255 |
| SVAH150.2 | 150 | 200 | 228 | 9 | 255 | 4 | 6 | 6 | 70 | 75 | 9 | 55 | 17 | 16 | 177 | 307 | 331 | 461 |
| SVAH200.2 | 200 | 250 | 278 | 9 | 280 | 4 | 6 | 6 | 70 | 75 | 9 | 55 | 17 | 16 | 202 | 359 | 356 | 510 |
| SVAH250.2 | 250 | 300 | 328 | 9 | 335 | 6 | 6 | 6 | 70 | 75 | 9 | 55 | 17 | 16 | 227 | 406 | 381 | 560 |
| SVAH300.2 | 300 | 350 | 378 | 11 | 395 | 6 | 6 | 6 | 70 | 75 | 9 | 55 | 17 | 16 | 252 | 456 | 406 | 610 |
| SVAH350.2 | 350 | 400 | 440 | 11 | 445 | 6 | 6 | 6 | 102 | 105 | 11 | 70 | 22 | 25 | 289 | 534 | 489 | 735 |
| SVAH400.2 | 400 | 470 | 530 | 12.5 | 515 | 4 | 10 | 10 | 102 | 105 | 11 | 70 | 22 | 25 | 314 | 604 | 514 | 804 |

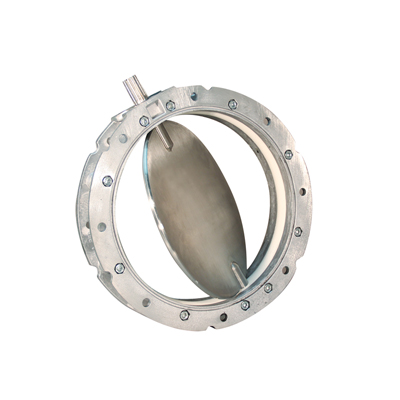

Поворотный дисковый затвор (дисковая заслонка) часто используется в качестве элемента запорной арматуры при перевалке и дозировании разнообразных сыпучих материалов во многих отраслях промышленности. Простота конструкции, высокая надёжность и ремонтопригодность являются отличительными чертами дисковых затворов.
Корпус дискового затвора изготавливается по технологии литья под давлением из алюминия, что позволяет значительно снизить вес изделия и избежать образования кратеров, пустот и каверн, способных разрушить корпус в процессе работы или монтажа. Корпус имеет форму кольца и состоит из двух частей, как минимум одна из которых имеет крепёжный фланец, для монтажа затвора в нижней части бункера или силоса. Вторая часть корпуса затвора может иметь патрубок для крепления гофрированной трубы или быть симметрична первой, и иметь крепёжный фланец. В специальной канавке корпуса затвора устанавливается уплотнение из эластомера, которое получает предварительное напряжение при сборке половинок корпуса. Уплотнение позволяет обеспечивать надёжное, герметичное прилегание к поворотному диску.
На боковых поверхностях корпуса затвора выполнены отверстия, через которые устанавливаются две полуоси, на которых крепится сменная пластина поворотного диска. В зависимости от физических свойств истекающего продукта, поворотный диск затвора может быть изготовлен из различных материалов. Для отсекания потока цемента, затвор оснащают поворотным диском из технического полимера, а для высокоабразивных материалов, таких как песок, принято использовать чугунные диски. Для пищевой промышленности, конструкция поворотного затвора имеет несколько иное исполнение: внутренняя поверхность алюминиевого корпуса облицовывается техническим полимером, а поворотный диск выполняется из нержавеющей стали. В этом случае, уплотнительная прокладка присутствует в качестве специального кольца на поворотном диске затвора.
Дисковый затвор может иметь ручной, пневматический или электромеханический привод открытия (закрытия). В случае использования механизированного привода, рекомендуется предусмотреть ручное дублирование, для обеспечения экстренного срабатывания, в случае отсутствия электроэнергии или выхода из строя управляющей аппаратуры. Специальное исполнение дисковых затворов позволяет им работать во взрывоопасных средах.
Затворы дисковые поворотные широко используются в строительной промышленности: на цементных силосах перед винтовыми конвейерами (шнеками), на дозаторах в качестве клапана разгрузки и т.д. Широкому применению дисковых затворов в пищевой и химической промышленности способствуют их малые габариты, возможность установки автоматического привода и датчиков крайних положений поворотного диска, а также химически инертное исполнение корпусных деталей.
